+ Module SOLAR

Étendez elec calc au dimensionnement photovoltaïque

Le module SOLAR permet aux utilisateurs d’elec calc d’intégrer le photovoltaïque directement dans leurs projets électriques intégrant tous types de consommateurs et jusqu’au dimensionnement complet du réseau haute tension.

Il enrichit elec calc pour prendre en charge la conception et le dimensionnement normatif de la partie courant continu (DC) des installations photovoltaïques, conformément au guide UTE C 15-712.

Il permet d’intégrer l’installation photovoltaïque directement dans vos projets elec calc et de poursuivre naturellement l’étude électrique avec le reste de l’installation électrique en courant alternatif.

Grâce à ce module, complétez vos études électriques en intégrant le dimensionnement des installations photovoltaïques au sein du même environnement de conception.

Une modélisation avancée des installations photovoltaïques

Le module SOLAR introduit une palette complète de composants photovoltaïques pour représenter précisément l’architecture en courant continu du projet photovoltaïque.
Contrairement aux outils reposant sur des circuits prédéfinis, elec calc permet une modélisation libre de l’installation, afin de refléter fidèlement la réalité terrain.
Vous pouvez notamment :
• Modéliser les chaînes de modules photovoltaïques
• Configurer les onduleurs et la gestion des MPPT
• Structurer l’architecture électrique du projet

Cette approche permet de traiter tous types d’installations : toitures, ombrières ou centrales au sol.

Une vision complète du projet électrique

Avec le module SOLAR, elec calc permet de gérer l’ensemble de l’installation dans un projet unique.
L‘installation photovoltaïque en courant continu peut ainsi être intégrée directement dans l’étude électrique et raccordée à l’installation en courant alternatif.
Selon la version d’elec calc utilisée, l’étude peut être étendue au-delà du transformateur HT, offrant une vision globale du dimensionnement électrique du projet.
Cette approche permet d’intégrer la production photovoltaïque dans l’installation électrique du site, du panneau photovoltaïque jusqu’aux usages électriques tels que les bornes de recharge et les différents consommateurs grâce au calcul des flux de puissance

Le guide NF C 15-712 intégré à l’étude électrique

En s’appuyant sur le moteur de calcul d’elec calc, le module SOLAR permet d’intégrer le photovoltaïque avec l’ensemble des contrôles normatifs définis par le guide NF C 15-712 dans une étude électrique complète et notamment :
• Le contrôle des chutes de tension
• L’analyse des flux de puissance
• Le calcul des courants de court-circuit
• Le dimensionnement des protections et des sections de câbles
• L’analyse foudre avec la gestion des parafoudres

Ces calculs multi-sources permettent de sécuriser le dimensionnement global de l’installation.

Une base de données dédiée au photovoltaïque

Le module SOLAR intègre une base de données dédiée aux équipements photovoltaïques comprenant plus de 12 000 références spécifiques.
elec calc proposera automatiquement la référence optimale selon vos préférences et les données d’entrée du projet : • Modules photovoltaïques
• Onduleurs photovoltaïques
• Équipements associés et protections courant continu (DC)
• Protection parafoudres courant continu (DC) et alternatif (AC)
Les caractéristiques techniques sont automatiquement intégrées dans les calculs afin d’assurer l’ensemble des contrôles normatifs pour valider le dimensionnement.

Une continuité avec archelios PRO

Pour les utilisateurs d’archelios PRO, l’étude photovoltaïque peut être importée directement dans elec calc afin de récupérer l’architecture de l’installation.
Cette continuité permet de passer de l’étude solaire à l’étude électrique sans ressaisie, et de poursuivre le dimensionnement normatif dans le même projet sans perte de données.

Une solution reconnue pour sa conformité normative

Associé au moteur de calcul d’elec calc, reconnu par les bureaux de contrôle et agréé ELIE BT 2025, il garantit la fiabilité et la conformité des études électriques.

Pourquoi ajouter le module SOLAR ?

Intégrez le photovoltaïque dans vos études électriques
Dimensionnez la partie DC selon le guide UTE C 15-712
Poursuivez l’étude électrique jusqu’au transformateur et au-delà
Analysez les flux de puissance et les chutes de tension dans votre installation
Évitez les ressaisies entre logiciels

Fonctionnalités

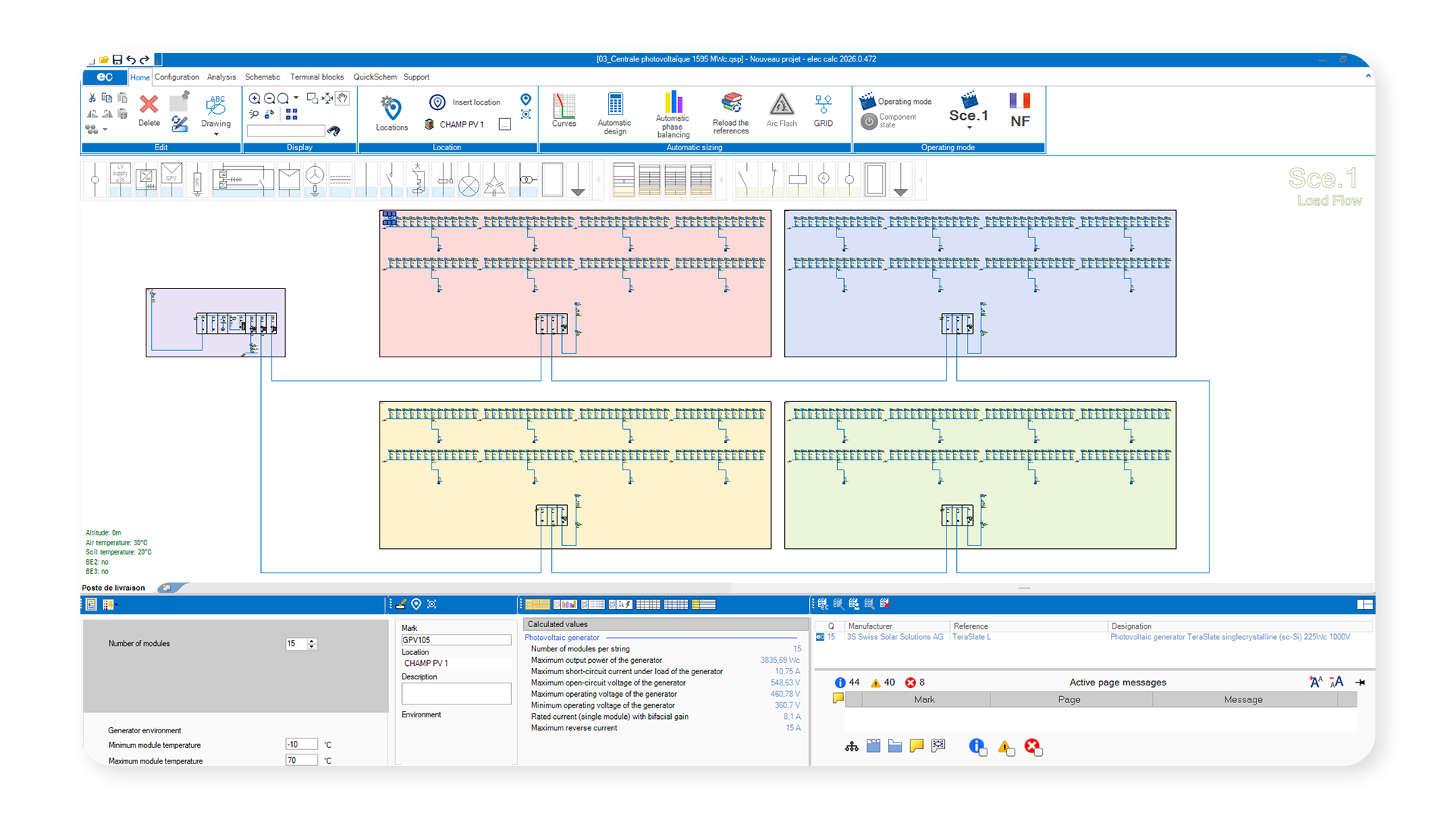

Étendez vos études photovoltaïques jusqu'à la haute tension

En associant le module SOLAR à une version d’elec calc (HT/BT, BIM, GRID) :

Modélisez et dimensionnez des postes HT
Intégrez des transformateurs élévateurs
Vérifiez la conformité selon la NF C 13-200
Gérez le plan de protections avec le paramétrage des relais numériques

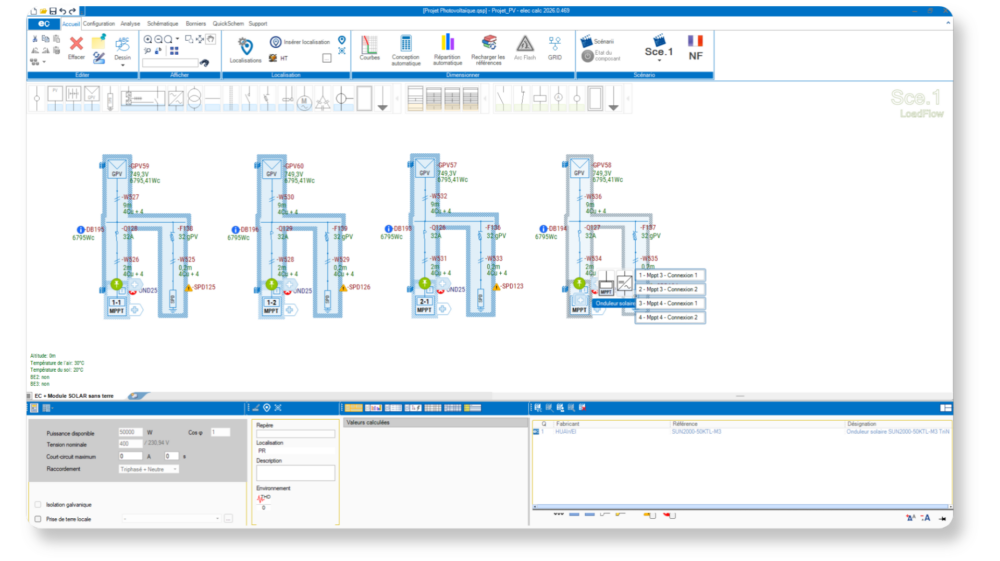

Modélisation photovoltaïque assistée

Le module SOLAR ajoute une logique de conception dédiée au photovoltaïque pour structurer automatiquement les composants PV et sécuriser la modélisation de l’installation.

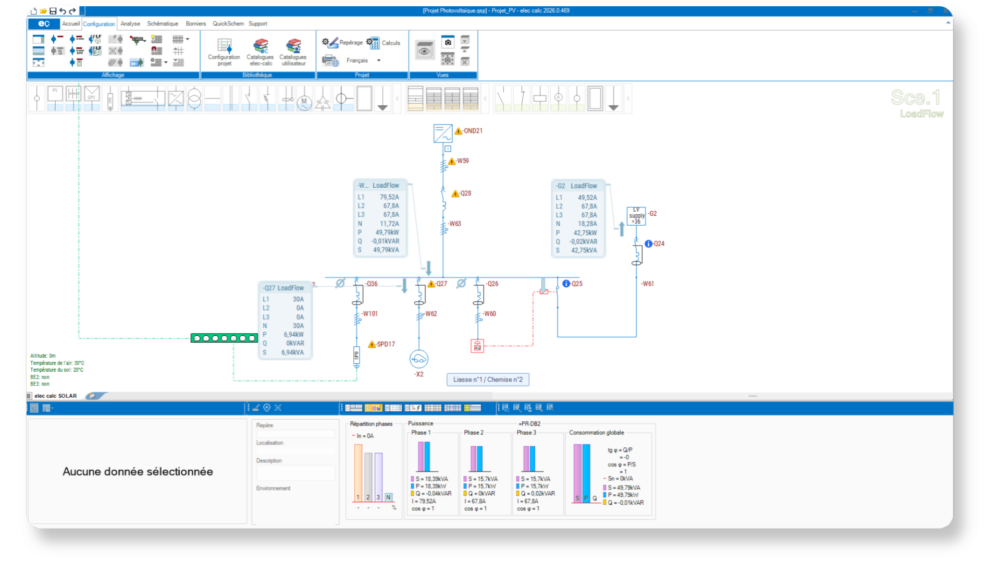

Bilan de puissance PV intégré

Analysez en temps réel les flux de puissance liés à la production solaire et à ses usages (autoconsommation, injection, IRVE) directement dans votre projet elec calc.

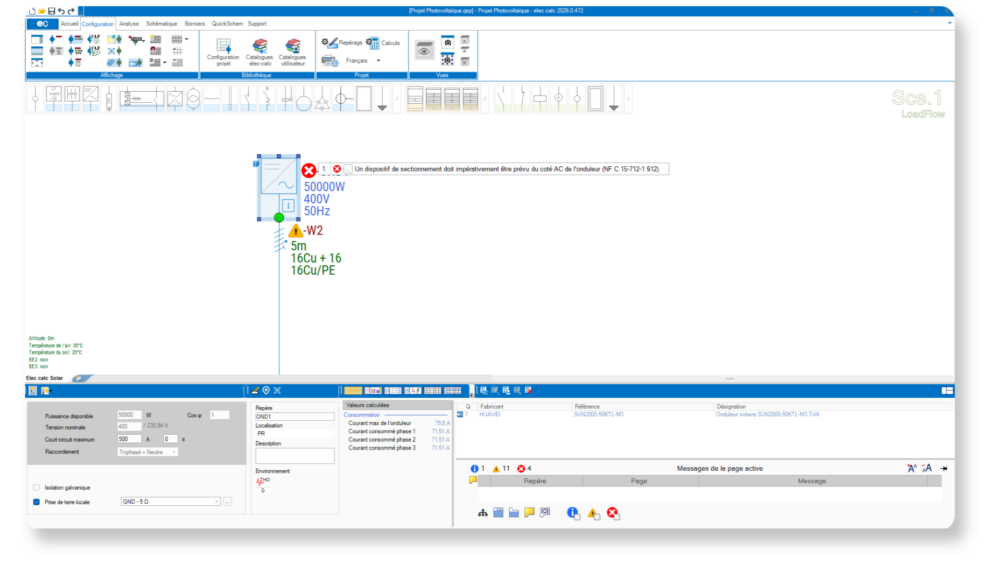

Contrôles normatifs PV automatisé

Activez les vérifications réglementaires spécifiques au photovoltaïque (UTE C 15-712, NF C 15-100). Les écarts sont identifiés instantanément pour un dimensionnement conforme et maîtrisé.

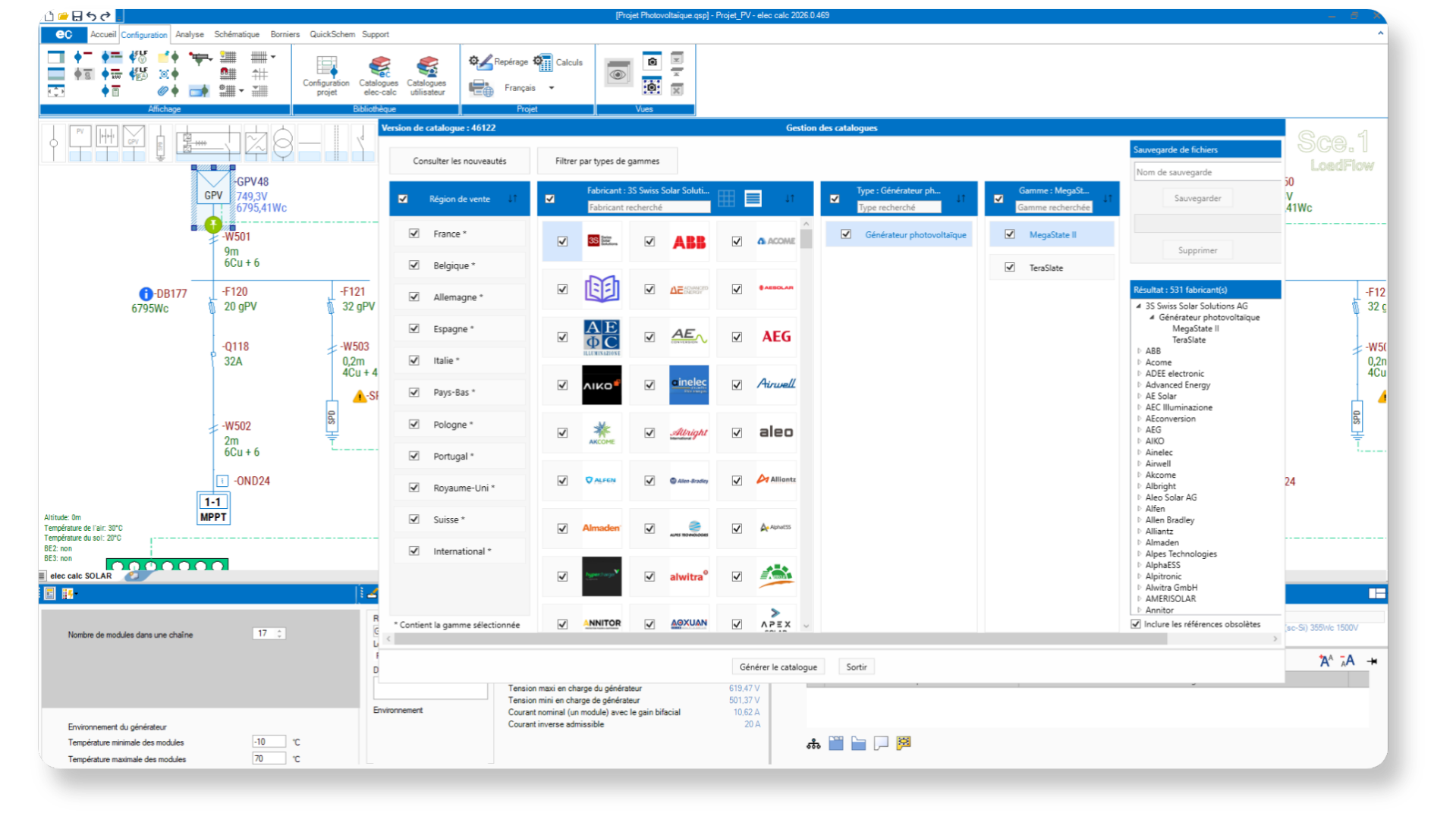

Catalogue multi-fabricants photovoltaïque

Accédez à une base multi-fabricants dédiée aux équipements PV, enrichie en continu et directement exploitable dans vos calculs.

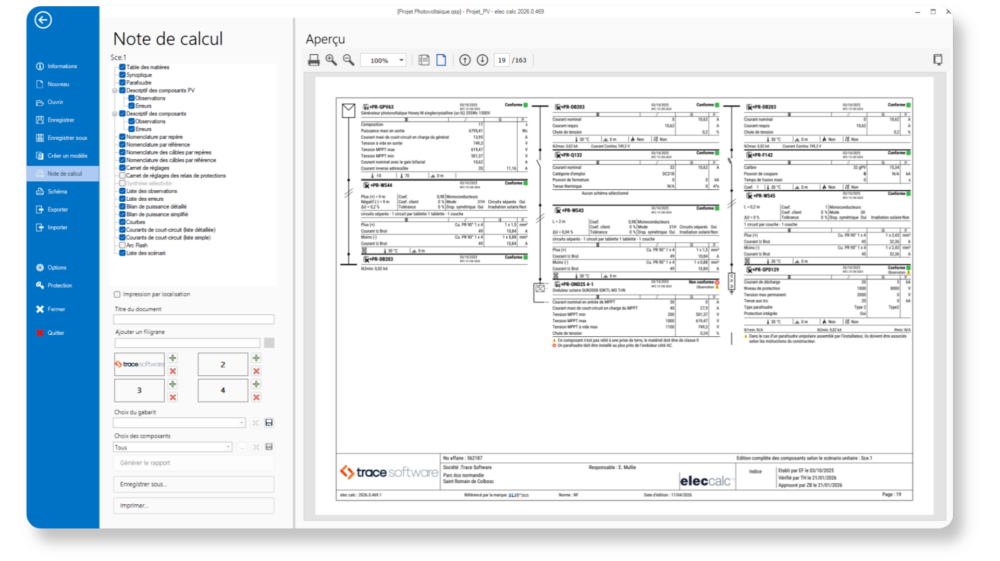

Livrables intégrés

Générez automatiquement les schémas, nomenclatures et notes de calcul incluant la partie photovoltaïque, parfaitement cohérents avec le dossier électrique global.

Boutique

Compatibilité aux versions d’elec calc

Le module SOLAR s’intègre directement dans elec calc et peut être ajouté à toutes les versions du logiciel et ainsi enrichir l’environnement de travail habituel :
