Introduction
Le sujet « arc flash », aussi appelé « arc électrique », n’est plus réservé aux très gros sites industriels. Dès qu’un tableau est ouvert, qu’une manœuvre est réalisée, ou qu’une intervention a lieu au voisinage de pièces nues sous tension, le risque d’arc électrique devient un risque réel, avec des conséquences thermiques, lumineuses, acoustiques et mécaniques potentiellement graves.
Sur le terrain, de nombreuses études présentent des incohérences majeures. Les erreurs fréquentes dans les études arc flash proviennent rarement d’un manque d’outils. Elles sont liées à la qualité des données, à la compréhension du réseau et à l’interprétation des résultats.
Dans cet article, nous analysons en détail les 5 erreurs fréquentes dans les études arc flash, leurs impacts réels et les méthodes concrètes pour les éviter.

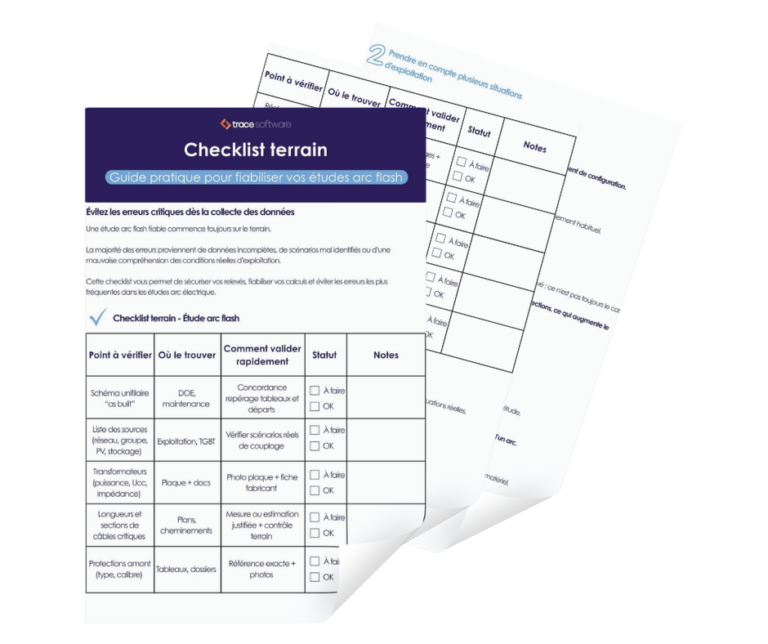

Une étude arc flash fiable repose sur des données vérifiées.
Contrôlez les éléments essentiels
pour éviter les écarts entre calculs et réalité terrain.
Pourquoi les études arc flash sont stratégiques aujourd’hui
Les réseaux électriques modernes sont plus complexes que jamais.
Production photovoltaïque, stockage, groupes électrogènes, architectures multi-sources : chaque ajout modifie les niveaux de court-circuit et donc les niveaux d’énergie incidente.
Un arc électrique peut atteindre des températures supérieures à 20 000 °C. Les conséquences incluent brûlures graves, destruction d’équipements, arrêts d’exploitation et mise en cause de la responsabilité de l’exploitant.
Les référentiels comme IEEE 1584 pour le calcul de l’énergie incidente, IEC 61482 pour les vêtements de protection, NFPA 70E pour la sécurité électrique en milieu de travail, ou encore NF EN 50110 pour les opérations électriques, encadrent désormais fortement les pratiques.
Une étude arc flash fiable est donc un levier de maîtrise du risque industriel.
Qu’est-ce qu’une étude arc flash ?
Une étude arc flash consiste à calculer l’énergie dégagée lors d’un défaut électrique provoquant un arc.
Elle permet de déterminer :
- L’énergie incidente en cal/cm²
- La distance limite d’arc
- Les niveaux d’EPI nécessaires
Un arc électrique se crée lorsqu’un courant traverse l’air entre deux conducteurs sous tension ou entre un conducteur et la terre. Il peut être provoqué par un défaut d’isolement, une erreur de manipulation, de la pollution ou le vieillissement des équipements.
L’objectif de l’étude est de quantifier ce phénomène pour protéger les personnes.
Les 5 erreurs fréquentes en étude d’arc électrique
Erreur n°1 : travailler avec des données d’entrée incomplètes ou non vérifiées
Cause typique : l’étude est produite à partir d’un schéma unifilaire “dossier” ou d’un DOE incomplet, sans relevé « as built » et sans extraction « as found » des réglages de protections.
Conséquence technique : les courants de court-circuit, les courants d’arc et les temps de coupure calculés s’écartent de la réalité, rendant l’énergie incidente incohérente. Une étude arc flash suit une démarche où la collecte de données est la première étape, avant tout calcul.
Exemple terrain : un disjoncteur a été remplacé par un modèle différent à l’achat, avec une courbe et un pouvoir de coupure distincts, mais le modèle n’est pas mis à jour dans l’étude. L’étiquette indique une énergie « faible », alors que la sélectivité réelle allonge le temps de coupure.
Comparatif utile : une donnée approximative peut être tolérée en bilan de puissance, mais devient critique en arc flash, car la durée d’arc dépend directement de la protection et de ses réglages.
Erreur n°2 : oublier des modes d’exploitation et des scénarios défavorables
Cause typique : l’étude est calculée en mode normal uniquement (couplage ouvert, une seule source), sans analyse des configurations alternatives : couplage fermé, fonctionnement secours, groupe, ou contributions multiples.
Conséquence : l’étude ne garantit pas avoir identifié le scénario le plus défavorable. Les démarches de calcul recommandent explicitement de déterminer les modes d’exploitation.
Les outils d’analyse arc flash modernes mettent en avant la résolution de scénarios multiples pour identifier les niveaux les plus défavorables, ce qui reflète un besoin réel sur les réseaux à configurations variables.
Exemple terrain : un site tertiaire ajoute un groupe électrogène de secours et modifie le couplage. L’étude arc flash reste inchangée. Pendant un essai, le couplage fermé augmente le courant disponible et change le déclenchement amont, modifiant l’énergie incidente au niveau du tableau.
Comparatif utile : une étude à un seul scénario est rapide et peu coûteuse, mais elle expose à un faux sentiment de conformité si le mode réellement utilisé (maintenance, essais, secours) n’est pas celui modélisé.
Erreur n°3 : mal qualifier l’équipement (écart, enveloppe, configuration d’électrodes, distance de travail)
Cause typique : on paramètre par défaut sans vérifier : écart entre conducteurs (gap), taille d’enveloppe, configuration d’électrodes et distance de travail réelle. Or, la distance de travail est critique : une variation de quelques centimètres peut changer significativement l’énergie incidente.
Conséquence : même avec des courants corrects, l’énergie incidente calculée devient discutable. Dans les modèles récents, l’identification de la configuration d’électrodes est une étape clé.
Exemple terrain : sur une armoire BT, la prise en compte d’une configuration d’électrodes inadéquate (ou d’une enveloppe “non représentative”) peut faire varier l’estimation, et donc l’exigence EPI, ce qui crée soit de la sur-protection (inutilisable au quotidien), soit une sous-protection (danger).
Comparatif utile : en audit, les écarts « enveloppe et électrodes » sont souvent plus rapides à corriger que de refaire toute la modélisation, mais ils demandent une visite et une qualification sérieuse de l’appareillage.
Erreur n°4 : sous-estimer le temps de coupure réel et ignorer le scénario courant d’arc minimal
Cause typique : on utilise un temps de déclenchement catalogue ou des réglages théoriques au lieu des réglages réels, ou on ne teste qu’un courant d’arc maximal.
Conséquence majeure : l’énergie incidente dépend du courant et du temps. Les courbes temps-courant des protections amont sont un facteur majeur de la durée de l’arc, et le risque peut augmenter à courant plus faible si la protection déclenche plus lentement.
Exemple terrain : un relais est réglé avec un seuil instantané au-dessus du courant d’arc disponible.
Résultat : pas de déclenchement instantané, passage en zone temporisée, énergie incidente qui explose. Des documents techniques sur la coordination rappellent qu’un seuil instantané trop haut par rapport au courant d’arc empêche la réduction d’énergie attendue.
Comparatif utile : une étude court-circuit classique ne suffit pas. Le réglage optimal pour la sélectivité n’est pas automatiquement optimal pour l’arc flash, d’où la nécessité d’articuler coordination des protections et arc flash.
Erreur n°5 : produire une étude document sans traduction opérationnelle ni gouvernance de mise à jour
Cause typique : le livrable final s’arrête au rapport et à quelques étiquettes, sans alignement avec les procédures (consignation, accès), les habilitations, le renouvellement des EPI et un processus de mise à jour après modification.
Conséquence : l’étude est vraie le jour 1, puis dérive. Sur le plan réglementaire, les opérations au voisinage ne peuvent être réalisées que par des travailleurs habilités, et l’employeur doit s’assurer de la formation et de prescriptions adaptées.
Sur le plan EPI, la norme IEC 61482-2 précise un périmètre thermique et ne couvre pas, par exemple, le choc électrique ou la protection des mains et du visage, qui doivent être traités via d’autres exigences et équipements.
Exemple terrain : des EPI arc sont achetés, mais les visières, gants et procédures ne sont pas cohérents avec les zones d’arc et les tâches réellement effectuées, alors que l’arc flash génère aussi lumière intense, pression, débris, bruit.
Comparatif utile : une étiquette seule n’est pas une maîtrise du risque. La maîtrise vient de l’intégration : étiquetage, procédures, briefing, contrôles, et mise à jour.
Une étude fiable commence toujours par de bonnes données.
Vérifiez les points critiques terrain
avant qu’une erreur ne fausse votre étude arc flash.
Tableau comparatif des 5 erreurs
Méthodologie et solutions concrètes

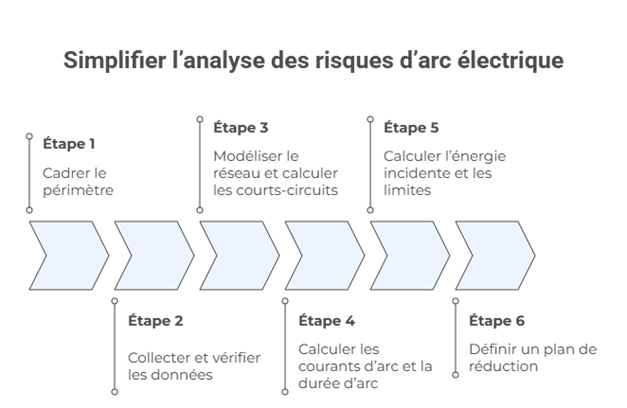

Une étude arc flash robuste suit une séquence logique. Elle n’est pas un calcul, mais une chaîne décisionnelle qui va des données à l’action terrain.
Étape 1 : cadrer le périmètre. Identifier les tableaux et cellules concernés, les tâches réelles (manœuvres, mesures, resserrage, diagnostic) et les modes d’exploitation.
Étape 2 : collecter et vérifier les données. Relever transformateurs, câbles, protections, réglages réels, schémas, et confirmer l’état ouvert/fermé des couplages. C’est la base de toute la suite.
Étape 3 : modéliser le réseau et calculer les courts-circuits. Le courant de court-circuit (Ibf) est un point d’entrée majeur des calculs d’arc.
Étape 4 : calculer les courants d’arc et la durée d’arc. Il faut intégrer les protections, leurs courbes et scénarios, y compris les cas où le courant d’arc plus faible allonge le déclenchement et augmente l’énergie.
Étape 5 : calculer énergie incidente et limites, puis restituer sous forme opérationnelle. Le logiciel doit produire des étiquettes, mais surtout des décisions (EPI, distances, contraintes d’intervention). Les éditeurs mettent en avant le calcul multi-scénarios et la génération d’étiquettes, mais cela ne remplace pas la validation terrain.
Dans ce contexte, l’utilisation d’outils capables de gérer simultanément les calculs arc flash, les scénarios d’exploitation et l’analyse des protections permet de fiabiliser l’étude tout en la rendant réellement exploitable. Par exemple, certains environnements comme le module arc flash intégré à elec calc permettent de travailler directement sur un modèle électrique cohérent, en lien avec les réglages réels et les configurations réseau, ce qui limite fortement les écarts entre calcul et réalité terrain.
Étape 6 : définir un plan de réduction. Plusieurs stratégies existent, notamment réduire le temps de coupure et ajuster les réglages en cohérence avec le courant d’arc disponible.
Limites et points de vigilance
Une étude arc flash n’est pas une mesure mais une estimation fondée sur des modèles. Les arcs ont une part de variabilité : certains documents techniques explicitent des tolérances et la nécessité d’évaluer des bornes (courant d’arc minimal / maximal) pour maîtriser le risque.
Les normes EPI couvrent un périmètre précis. La norme IEC 61482-2 porte sur les dangers thermiques ; elle ne couvre pas le choc électrique ni toutes les parties du corps (mains, visage, pieds), qui exigent d’autres équipements et exigences.
Le risque n’est pas uniquement thermique. Des effets comme l’onde de pression, le bruit intense, les débris volants et la lumière peuvent créer des blessures additionnelles. Une étude arc flash orientée uniquement cal/cm² peut rater ces dimensions si elle n’est pas accompagnée de mesures organisationnelles et techniques.
Enfin, l’étude ne remplace pas les règles d’exploitation. Les normes d’exploitation et d’opérations en sécurité s’appliquent à toutes les procédures de travail et de maintenance sur ou près des installations électriques.
FAQ
Conclusion
Les études arc flash sont un outil puissant de prévention, mais elles sont très sensibles aux hypothèses. Les cinq erreurs les plus fréquentes sont identifiables et corrigeables : qualité des données, scénarios, qualification de l’appareillage, temps de coupure réaliste, et déploiement opérationnel.
Le point clé est comparatif : une étude juste en modèle mais fausse en exploitation est un risque. À l’inverse, une étude alignée sur les modes réels, les réglages réels et les tâches réelles devient un levier de sécurité, de conformité et de performance maintenance.
Dans cette logique, s’appuyer sur des outils capables de relier modélisation électrique, calcul arc flash et conditions réelles d’exploitation devient un facteur clé pour fiabiliser durablement les études. Des solutions dédiées comme le module arc flash d’elec calc permettent justement de travailler sur un modèle cohérent et exploitable, en limitant les écarts entre théorie et réalité terrain.
