Avec le logiciel archelios CALC, réalisez le dimensionnement électrique de tout type d’installation photovoltaïque dans son intégralité depuis les panneaux photovoltaïques jusqu’à l’onduleur et de l’onduleur jusqu’au réseau. Le logiciel présente une vue complète et globale de l’installation depuis les modules photovoltaïques à la connexion au réseau public de distribution, et en autoconsommation, des modules photovoltaïques jusqu’au tableau électrique.
Les promesses d’archelios CALC
Calcul électrique
chute de tension, pouvoir de coupure, calibre protection, section de câble
Contrôles normatifs
guides UTE C15 712, NF C15-712-1 et CEI 60364
Environnement
analyse du risque foudre, températures site, incendie (BE2), explosif (BE3), raccordement HT/BT, autoconsommation
Analyse
graphe de charge et courbes courant/tension (I/V)
Livrables
note de calcul, schéma unifilaire
Nomenclature
quantitatifs matériels
Base de données
catalogue multi fabricants, modules, câbles, onduleurs, protections, transformateurs
Fonctionnalités

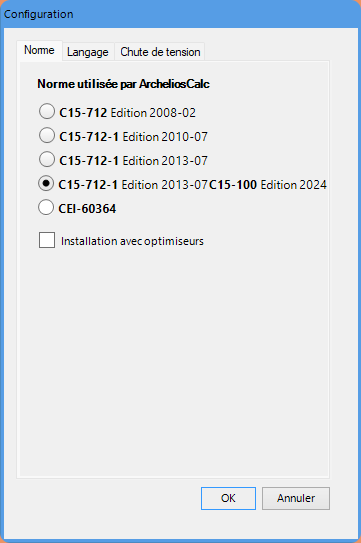

Choix de la norme
- Guide C15-712 édition 2008-02
- Guide C15-712-1 édition 2010-07
- Guide C15-712-1 édition 2013-07 C 15-100 édition 2024
- CEI-60364
Raccordement tous types d’installations
- Abonnement BT (<250KVA)
- Transformateur HT/BT
- Tableau de distribution (autoconsommation)
Analyse besoin en parafoudre
- Saisie du formulaire pour définir le caractère peu utile, utile ou obligatoire des protections parafoudre

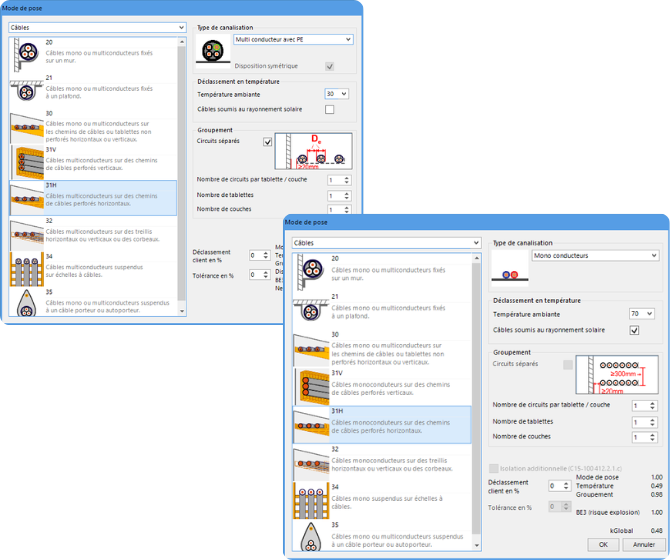

Choix des modes de pose DC et AC
- Choix du type de canalisation
- Choix de la famille et le type de pose
- Personnalisation de l'environnement (Température, exposition, groupement)
- Personnalisation de dimensionnement (Déclassement et tolérance)
Calcul calibre protections DC et AC
- Calcul des courants thermique et magnétique
- Choix de référence fabricant ou saisie manuelle des calibres
Calcul sections de câble en continu et alternatif
- Calcul des sections minimales selon le courant ou la chute de tension maximale
- Choix de référence fabricant ou saisie manuelle des sections
Liste de matériels multi fabricants
- Catalogue de références matériel mis à jour régulièrement (semaine)
- Personnalisation de la base de données (Région, marque, type, gamme)
- Sauvegarde de catalogue personnalisé
Schéma unifilaire PDF et DWG
- Edition d'un schéma de l'installation personnalisable
Quantitatifs matériels (Nomenclature)
- Edition d'une liste de références matériel complète
- Edition d'un récapitulatif des longueurs de câbles par référence
Note de calcul personnalisable
- Edtion du rapport pour le bureau de contrôle
- Editon du rapport pour l'approvisionnement du matériel
Normes
Le logiciel vous assure le calcul et le contrôle de l’installation en temps réel selon les normes NF C15-712 (2008), NF C15-712-1 (2010 et 2013), et CEI-60364 (2002) pour une garantie de sécurité optimale. archelios CALC est reconnu par les organismes de contrôle : APAVE / DEKRA / SOCOTEC
Intégration de plus de 100 catalogues fabricants
Un logiciel photovoltaïque adapté à vos projets
Que vous travaillez sur des projets résidentiels en autoconsommation ou sur des grandes centrales au sol en revente totale vous n’aurez pas besoin des mêmes fonctionnalités. Avec le logiciel archelios CALC, vous disposez d’un outil adapté à la taille de vos projets.
2 normes
Dimensionnement électrique des installations PV
Services silver inclus
1 norme + module haute tension
Dimensionnement électrique des installations PV
Services silver inclus
2 normes + module haute tension
Dimensionnement électrique des installations PV
Services silver inclus
Ils ont choisi archelios CALC
« Nous revenons à archelios CALC lors de la réalisation du dossier d’ouvrages exécutés. Cela nous permet d’actualiser les plans et les calculs en fonction des conditions réelles de mise en œuvre sur le chantier. »
Ingénieure Bureau d'études photovoltaïque - APEM Energie
« Les logiciels archelios, c’est la colonne vertébrale de notre processus. Ils nous accompagnent à toutes les étapes : simulation de productible, gestion de l’ombrage, autoconsommation, dimensionnement électrique, jusqu’aux livrables techniques pour Enedis. »
Ingénieur chargé d'études - BE-Volt
« Partir de SketchUp et décliner le schéma sur archelios CALC nous fait gagner un temps phénoménal et nous permet d’économiser des heures d’étude. »
Olivier Verdeil
Expert en Energie solaire - INES
« Avec archelios CALC, nous justifions facilement nos choix techniques, notamment sur les sections de câbles, et nous obtenons plus rapidement les accords nécessaires. »
Laurent Guilbaud
Président - Groupe BGE
« Avec archelios CALC, nous pouvons générer nos notes de calcul et dimensionner la partie AC/DC des projets. »
Quentin Wattiez
Responsable du développement photovoltaïque - Equans Ineo
