Calcul de la section minimale des conducteurs d’une installation électrique

Lors du calcul de la section des conducteurs d’une installation électrique, les facteurs suivants doivent être pris en compte :

  • Le courant susceptible de parcourir le conducteur

Dans le cas le plus usuel, ce courant est défini par la protection contre les surcharges située en amont ou en aval du câble.

  • Les paramètres d’environnement et le mode de pose des câbles

La circulation d’un courant électrique dans un conducteur génère de la chaleur (effet Joule). En régime établi, les paramètres d’environnement (principalement la température du milieu environnant), le mode de pose (enterré, sous conduit, sur chemin de câbles, ….), la proximité d’autres canalisations (facteurs de groupement) et la présence d’harmoniques permettent de déterminer l’intensité admissible pour une section donnée du conducteur de façon que sa température d’équilibre thermique ne dépasse pas sa température maximale sur l’âme en régime permanent. Cette température est une donnée essentielle liée à la fabrication du câble (principalement la nature de l’isolant).

  • La contrainte thermique supportée par le conducteur en cas de court-circuit

Il est également nécessaire de vérifier que la température du conducteur lors d’un court-circuit ne dépasse pas la température maximale sur l’âme en court-circuit qui est aussi une donnée de construction du câble. Cette vérification nécessite la connaissance des différents courants de court-circuit et des temps correspondants d’ouverture des protections.

  • La chute de tension

La section des conducteurs a une influence directe sur la chute de tension et peut donc être déterminante pour le respect des limites imposées par les différentes normes ou réglementations.

  • L’efficacité énergétique

La norme CEI 60364-8-1 définit les exigences en matière d’efficacité énergétique. En particulier elle précise que l’augmentation de la section des câbles réduit les pertes de puissance. La décision doit être prise en tenant compte des économies réalisées dans un délai déterminé, dans le contexte des coûts supplémentaires résultant d’un surdimensionnement.

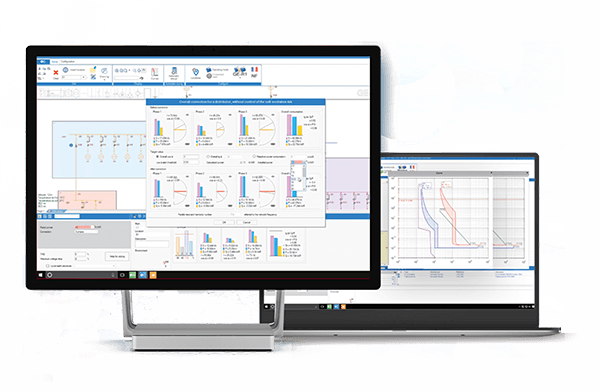

elec calc™ 2019

Avec la prise en compte de ces paramètres, on comprend le calcul de la section des conducteurs dans une installation électrique est une opération complexe. L’utilisation de logiciels adaptés est une aide précieuse pour garantir la sécurité du transport de l’énergie, tout en obtenant le niveau maximum d’efficacité énergétique et en veillant à l’optimisation des coûts.

Le logiciel elec calc ™2019, dédié au calcul et dimensionnement d’installations électriques HTBT, permet de calculer en temps réel la section minimale des conducteurs selon la norme, l’environnement, le mode de pose et les contraintes des utilisateurs. Les calculs sont vérifiés et des alertes détaillées sont affichées en cas de divergence avec les règles normatives. Pour les professionnels, c’est l’assurance d’un projet sécurisé et d’un dimensionnement rigoureux donc efficace et moins coûteux.

Article rédigé par Philippe Aupetit, Responsable Produit Calcul
