Technische InfosZusammenfassung
Die Netzform einer Niederspannungsanlage legt fest, wie der Sternpunkt der Stromquelle geerdet ist und wie die Körper der elektrischen Betriebsmittel mit der Erde verbunden werden. Sie wird durch die Normenreihe IEC 60364 geregelt und in Deutschland durch die DIN VDE 0100 umgesetzt. Die Netzform bestimmt die Auswahl der Schutzeinrichtungen, die Dimensionierung der Leiter sowie das Verhalten der Anlage im Fehlerfall.
Die vier grundlegenden Netzformen sind TT, TN-C, TN-S und IT. Das TN-C-S-System, das die beiden TN-Varianten innerhalb einer Anlage kombiniert, ist im deutschen Industrie- und Gewerbebereich weit verbreitet. Bei Anlagen mit mehreren Einspeisungen erfordert das Nebeneinander unterschiedlicher Netzformen eine sorgfältige Analyse aller Betriebs- und Schaltzustände sowie der jeweiligen Schutzkonzepte.

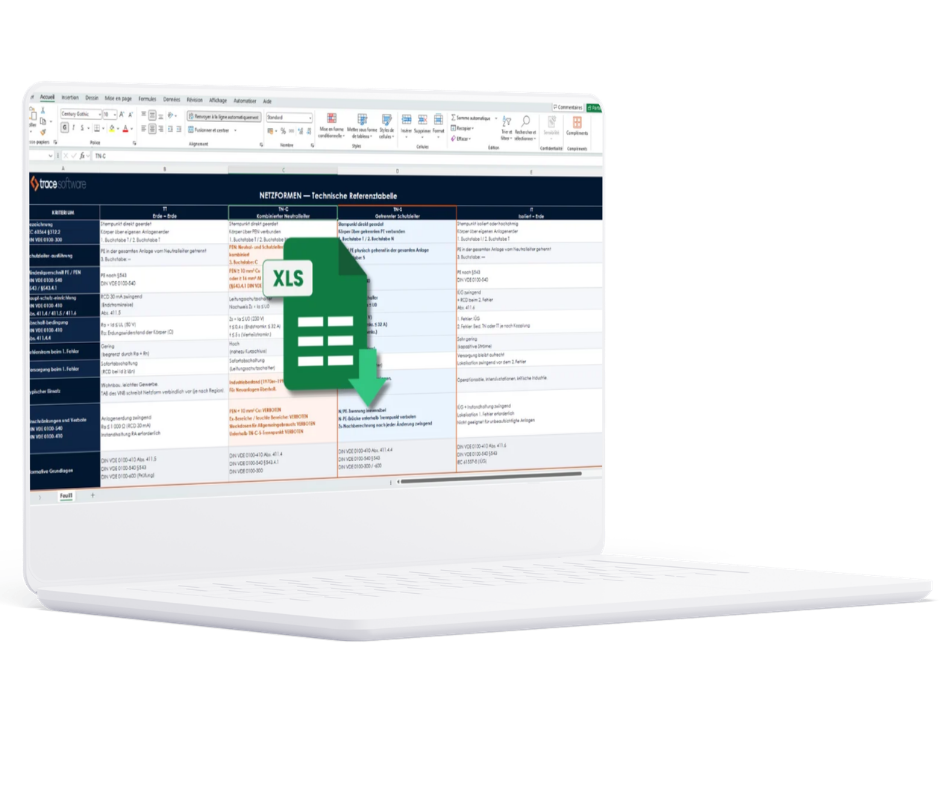

Vergleichstabelle
Netzformen im Überblick: Auswahlkriterien, Schutzmechanismen und normative Anforderungen
Tabelle herunterladenDer Parameter, der die gesamte Elektroplanung bestimmt
Ein Leitungsschutzschalter, der bei einem Isolationsfehler nicht auslöst. Berührungsspannungen an metallischen Gehäusen. Ein Prüfbericht, der eine Nichtkonformität dokumentiert, deren Ursache zunächst nicht eindeutig erkennbar ist.
In den meisten Fällen liegt die Ursache in der gewählten Netzform: Sie wurde entweder nicht korrekt identifiziert, nicht auf die eingesetzten Schutzeinrichtungen abgestimmt oder im Zuge einer Anlagenerweiterung mit einer anderen Netzform kombiniert.
Die Netzform ist kein nachrangiger Parameter, sondern die grundlegende technische Entscheidung bei der Planung einer Niederspannungsanlage. Sie bestimmt den Fehlerstrom im Falle eines Körperschlusses, die erforderlichen Schutzmaßnahmen sowie die Bedingungen, unter denen die DIN VDE 0100 den Personenschutz als gewährleistet ansieht.
Dieser Artikel stellt die vier grundlegenden Netzformen vor, erläutert die Unterschiede zwischen TN-C und TN-S, beschreibt die Besonderheiten beim Übergang zwischen verschiedenen Netzformen und behandelt Anlagen mit mehreren Einspeisungen – ein Aspekt, der von vielen Standard-Berechnungsprogrammen nur unzureichend berücksichtigt wird.
Planen Sie Anlagen mit mehreren Einspeisungen? Erfahren Sie, wie elec calc Netzformen in Multi-Source-Konfigurationen verwaltet. Demo von elec calc anfragen
Die normgerechte Kennzeichnung: Netzformen richtig verstehen
Was die einzelnen Buchstaben bedeuten
Die Normenreihe IEC 60364 (Abschnitt 312.2), in Deutschland durch die DIN VDE 0100-300 umgesetzt, verwendet Zwei- oder Dreibuchstaben-Kürzel zur Kennzeichnung der Netzform. Diese Systematik ist eindeutig und sollte verstanden werden, da sie in technischen Dokumentationen, Berechnungsprogrammen sowie bei der Abstimmung mit Prüfstellen durchgängig angewendet wird.
- Der erste Buchstabe beschreibt die Erdungsverhältnisse des Sternpunkts der Stromquelle.
- T (Terra) bedeutet, dass der Sternpunkt direkt geerdet ist.
- I (Isolé) bedeutet, dass der Sternpunkt entweder von der Erde isoliert oder über eine ausreichend hohe Impedanz mit ihr verbunden ist.
- Der zweite Buchstabe beschreibt die Erdungsverhältnisse der Körper (berührbaren leitfähigen Teile) der Verbraucheranlage.
- T bedeutet, dass die Körper über einen eigenen Erder geerdet sind, der unabhängig von der Erdung der Stromquelle ist.
- N bedeutet, dass die Körper mit dem geerdeten Neutralpunkt der Stromquelle verbunden sind.
- Ist der zweite Buchstabe N, kennzeichnet ein dritter Buchstabe die Ausführung von Neutralleiter und Schutzleiter.
- C (Combined) bedeutet, dass Neutralleiter und Schutzleiter in einem gemeinsamen PEN-Leiter (Protective Earth and Neutral) zusammengefasst sind.
- S (Separate) bedeutet, dass Neutralleiter (N) und Schutzleiter (PE) als getrennte Leiter geführt werden.
Anhand dieser Systematik lässt sich auch das TN-C-S-System leicht verstehen: Bis zu einem definierten Trennpunkt wird die Anlage als TN-C-System ausgeführt. Ab diesem Punkt werden Neutralleiter und Schutzleiter getrennt geführt, sodass die Anlage als TN-S-System weiterbetrieben wird. Diese Ausführung ist insbesondere in bestehenden Industrie- und Gewerbeanlagen weit verbreitet.
Das TT-System: die Standardnetzform in vielen öffentlichen Niederspannungsnetzen
Im TT-System ist der Sternpunkt des Transformators auf der Seite des Verteilnetzbetreibers (VNB) geerdet. Die Körper der Verbraucheranlage sind über einen eigenen Anlagenerder geerdet, der elektrisch unabhängig von der Betriebserdung des Versorgungsnetzes ist.
Im Falle eines Isolationsfehlers fließt der Fehlerstrom über beide Erder. Seine Höhe hängt im Wesentlichen von den jeweiligen Erdungswiderständen ab und reicht in der Regel nicht aus, um einen Leitungsschutzschalter innerhalb der normativ geforderten Abschaltzeit auszulösen. Deshalb ist im TT-System ein Fehlerstrom-Schutzschalter (RCD) für den Personenschutz unverzichtbar. Er erkennt Fehlerströme gegen Erde und löst in Endstromkreisen üblicherweise bereits bei einem Bemessungsdifferenzstrom von 30 mA aus.
In Deutschland wird das TT-System in bestimmten Versorgungsgebieten von den jeweiligen Verteilnetzbetreibern vorgeschrieben. Es eignet sich insbesondere für Wohngebäude sowie kleinere Gewerbeanlagen und lässt sich vergleichsweise einfach realisieren. Welche Netzform am Netzanschlusspunkt zulässig ist, legen die Technischen Anschlussbedingungen (TAB) des zuständigen Verteilnetzbetreibers verbindlich fest. Dieser Punkt muss bereits in der Planungsphase berücksichtigt werden.
Das IT-System: wenn Versorgungssicherheit oberste Priorität hat
Im IT-System ist der Sternpunkt der Stromquelle entweder von der Erde isoliert oder über eine hochohmige Impedanz – typischerweise im Bereich einiger Kiloohm – mit ihr verbunden.
Beim ersten Isolationsfehler fließt lediglich ein sehr geringer Fehlerstrom. Die Stromversorgung bleibt deshalb ohne Unterbrechung erhalten. Ein Isolationsüberwachungsgerät (IÜG) erkennt diesen ersten Fehler und meldet ihn, sodass er lokalisiert und beseitigt werden kann, ohne den Anlagenbetrieb zu unterbrechen.
Kritisch wird die Situation erst bei einem zweiten Isolationsfehler auf einem anderen aktiven Leiter. In diesem Fall entsteht ein Fehlerstrom, der einem Kurzschluss zwischen aktiven Leitern entspricht und zum Ansprechen der Schutzeinrichtungen führen muss. Daher setzt das IT-System eine funktionierende Instandhaltungsorganisation, qualifiziertes Personal sowie eine zeitnahe Reaktion auf Meldungen des Isolationsüberwachungsgeräts voraus.
Das IT-System wird daher vor allem dort eingesetzt, wo eine unterbrechungsfreie Stromversorgung von entscheidender Bedeutung ist, beispielsweise in Operationssälen, Intensivstationen oder bei bestimmten kontinuierlichen Industrieprozessen. Für unbeaufsichtigte Anlagen ist diese Netzform in der Regel nicht geeignet.
TN-C und TN-S: die Unterschiede, die in der Praxis entscheidend sind
TN-C: ein System mit normativen Einschränkungen
Im TN-C-System übernimmt der PEN-Leiter gleichzeitig die Funktion des Neutralleiters und des Schutzleiters. Diese Ausführung reduziert die Anzahl der Leiter und war insbesondere in industriellen Verteilungsanlagen der 1970er- bis 1990er-Jahre weit verbreitet.
Heute ist der Einsatz des TN-C-Systems durch die DIN VDE 0100-540 deutlich eingeschränkt. Der PEN-Leiter muss einen Mindestquerschnitt von 10 mm² Kupfer beziehungsweise 16 mm² Aluminium aufweisen. Darüber hinaus darf ein PEN-Leiter in bestimmten Bereichen – beispielsweise in explosionsgefährdeten Bereichen – nicht verwendet werden. Ebenso ist seine Verwendung in Endstromkreisen mit Steckdosen für den allgemeinen Gebrauch unzulässig.
Der wesentliche Grund für diese Einschränkungen ist das Risiko einer Unterbrechung des PEN-Leiters. Tritt eine solche Unterbrechung hinter der Erdungsverbindung auf, können die berührbaren leitfähigen Teile der Anlage ein gefährliches Spannungsniveau annehmen. Dieses Risiko lässt sich im laufenden Betrieb nur schwer erkennen und ist einer der Gründe, weshalb das TN-C-System in Neuanlagen heute nur noch eingeschränkt eingesetzt wird.
TN-S: die Referenz-Netzform für moderne Niederspannungsanlagen
Im TN-S-System werden Neutralleiter (N) und Schutzleiter (PE) von Beginn an getrennt geführt und erfüllen unterschiedliche Aufgaben. Der Schutzleiter bleibt dauerhaft auf Erdpotenzial und führt im Normalbetrieb keinen Betriebsstrom.
Im Falle eines Körperschlusses fließt der Fehlerstrom über den PE-Leiter zur Stromquelle zurück. Aufgrund der geringen Fehlerschleifenimpedanz erreicht der Fehlerstrom in der Regel eine ausreichende Höhe, damit die Überstrom-Schutzeinrichtung innerhalb der vorgeschriebenen Zeit abschaltet.
Die DIN VDE 0100-410 fordert hierzu den Nachweis der Abschaltbedingung:
Zs × Ia ≤ U₀
Dieser Nachweis ist bereits im Rahmen der Planung zu führen und basiert auf einer korrekten Berechnung der Fehlerschleifenimpedanz.
Das TN-S-System ist heute die bevorzugte Netzform für moderne Niederspannungsanlagen. Insbesondere bei Neuanlagen ermöglicht die konsequente Trennung von Neutral- und Schutzleiter ein hohes Maß an elektrischer Sicherheit sowie einen normgerechten Nachweis der automatischen Abschaltung im Fehlerfall. Ein professionelles Dimensionierungsprogramm erleichtert die Berechnung der Fehlerschleifenimpedanzen und unterstützt den sicheren Konformitätsnachweis.
Von TN-C zu TN-S: eine irreversible Umstellung
Der Übergang von einem TN-C-System zu einem TN-S-System erfolgt an genau einem definierten Punkt der Anlage, in der Regel in der Hauptverteilung (HV) oder einer Unterverteilung. Dort wird der PEN-Leiter in einen Neutralleiter (N) und einen Schutzleiter (PE) aufgeteilt. An diesem Punkt besteht die einzige zulässige Verbindung zwischen N und PE. Hinter dem Trennpunkt müssen beide Leiter dauerhaft und konsequent getrennt geführt werden.
Diese Umstellung ist normativ irreversibel: Nach der Aufteilung des PEN-Leiters dürfen Neutralleiter und Schutzleiter an keiner nachgelagerten Stelle erneut miteinander verbunden werden. Diese Anforderung ist zwingend einzuhalten.
Bei Erweiterungen oder Umbauten bestehender Anlagen entstehen jedoch immer wieder unbeabsichtigte N-PE-Verbindungen, beispielsweise in Unterverteilungen. Solche Fehlverbindungen können zu unerwünschten Ausgleichsströmen, Fehlfunktionen von Fehlerstrom-Schutzeinrichtungen (RCDs) sowie zu schwer nachvollziehbaren Störungen führen und stellen ein erhebliches Sicherheitsrisiko dar.
Wichtige Prüfpunkte bei der Umstellung
- Sicherstellen, dass alle nachgelagerten Leitungen einen separaten Schutzleiter (PE) mit dem erforderlichen Leiterquerschnitt besitzen.
- Prüfen, dass die PE-Schiene ordnungsgemäß mit dem Anlagenerder verbunden ist.
- Den Trennpunkt eindeutig in den Ausführungsplänen sowie in der Anlagendokumentation kennzeichnen.
- Alle nachgelagerten Unterverteilungen auf unbeabsichtigte Verbindungen zwischen Neutralleiter und Schutzleiter überprüfen.
Vergleichstabelle
Netzformen im Überblick: Auswahlkriterien, Schutzmechanismen und normative Anforderungen
Tabelle herunterladenAnlagen mit mehreren Einspeisungen: wenn unterschiedliche Netzformen aufeinandertreffen
Steigende Komplexität in Gewerbe- und Industrieanlagen
Moderne Niederspannungsanlagen verfügen zunehmend über mehrere Einspeisequellen, beispielsweise das öffentliche Versorgungsnetz, Notstromaggregate, unterbrechungsfreie Stromversorgungen (USV), Leistungsumrichter, Batteriespeichersysteme (BESS) oder Photovoltaikanlagen für den Eigenverbrauch. Dabei kann jede dieser Quellen mit einer unterschiedlichen Netzform betrieben werden.
Ein typisches Beispiel ist die Kombination einer Normalversorgung im TN-C-S-System mit einem Notstromaggregat im TN-S-System, das über eine eigene Erdungsanlage verfügt. Beim automatischen Umschalten können Potenzialunterschiede zwischen den Erdungsanlagen zu Ausgleichsströmen führen, Fehlerstrom-Schutzeinrichtungen (RCDs) beeinflussen oder Fehlfunktionen empfindlicher Betriebsmittel verursachen.
Eine der zentralen Fragestellungen in solchen Anlagen ist die Behandlung des Neutralleiters während des Umschaltvorgangs. Je nach Anlagenkonzept kommen unterschiedliche Lösungen infrage, beispielsweise ein vierpoliger Umschalter mit Neutralleitertrennung, ein synchron geschalteter Neutralleiter oder ein gemeinsamer Neutralleiter für mehrere Einspeisequellen. Jede dieser Varianten wirkt sich unmittelbar auf die Auslegung der Schutzeinrichtungen sowie auf den Nachweis der Selektivität und der Schutzmaßnahmen in allen Betriebszuständen aus.
Diese Analysen gehen häufig über den Funktionsumfang herkömmlicher Berechnungsprogramme hinaus, da diese in der Regel nur eine einzelne Einspeisequelle und eine einzige Netzform berücksichtigen.
Genau hier setzt elec calc an: Seit Version 2026.1 unterstützt die Software die Modellierung gemischter TN-C-/TN-S-Netzformen in Multi-Source-Architekturen. Für jeden Betriebszustand – Normalversorgung, Notstrombetrieb, USV-Betrieb oder Batteriespeicherbetrieb – wird automatisch überprüft, ob die Schutzmaßnahmen den normativen Anforderungen entsprechen. Die erzeugten Nachweise können direkt in die technische Dokumentation übernommen werden.
Die häufigsten Planungsfehler
1. Die Netzform des Versorgungsnetzes ungeprüft auf die gesamte Anlage übertragen
Wird eine Industrieanlage über einen eigenen Mittelspannungs-/Niederspannungs-Transformator versorgt, ist die Netzform auf der Niederspannungsseite eine planerische Entscheidung und keine Vorgabe des Verteilnetzbetreibers (VNB). Wer die Netzform des öffentlichen Versorgungsnetzes mit derjenigen der eigenen Anlage gleichsetzt, wählt unter Umständen Schutzeinrichtungen, die nicht zur tatsächlich ausgeführten Netzform passen.
2. Unterdimensionierung des PEN-Leiters im TN-C-System
Bei Umbauten oder Anlagenerweiterungen wird der erforderliche Mindestquerschnitt des PEN-Leiters nicht immer überprüft. Nach DIN VDE 0100-540 muss dieser mindestens 10 mm² Kupfer beziehungsweise 16 mm² Aluminium betragen. Ein zu gering dimensionierter PEN-Leiter kann die Schutzfunktion beeinträchtigen und im Fehlerfall zu einer unzulässigen thermischen Belastung führen.
3. Unbeabsichtigte Verbindung zwischen Neutralleiter und Schutzleiter hinter dem TN-C-S-Trennpunkt
Diese Fehlverdrahtung zählt zu den schwierigsten Fehlern bei Bestandsanlagen. Sie entsteht häufig im Zuge von Erweiterungen oder beim Austausch von Verteilungen, wenn Neutralleiter- und Schutzleiterschiene versehentlich erneut miteinander verbunden werden.
Im Normalbetrieb bleibt eine solche Fehlverbindung oft unbemerkt. Im Fehlerfall kann sie jedoch Ausgleichsströme verursachen, Fehlerstrom-Schutzeinrichtungen (RCDs) beeinträchtigen und den Nachweis der Schutzmaßnahmen erschweren.
4. Fehlende Neuberechnung der Fehlerschleifenimpedanz nach Änderungen
Jede Erweiterung eines TN-S-Stromkreises verändert die Fehlerschleife und kann deren Impedanz erhöhen. Wird nach einer Änderung keine erneute Berechnung durchgeführt, ist nicht sichergestellt, dass die nach DIN VDE 0100-410 geforderte Abschaltbedingung weiterhin eingehalten wird. Besonders betroffen sind häufig die am weitesten von der Einspeisung entfernten Stromkreise. Im normalen Anlagenbetrieb bleibt dieses Problem meist unbemerkt.
Vergleichstabelle der Netzformen
Netzform | Quellenerdung | Körper | Leiter | Hauptschutzeinrichtung | Typischer Einsatz |
TT | Direkt geerdet | Eigener, vom Versorgungsnetz unabhängiger Erder | PE getrennt | Fehlerstrom-Schutzeinrichtung (RCD) | Wohnbau, Gewerbe (VNB-Netz) |
TN-C | Direkt geerdet | Über den PEN-Leiter | Gemeinsamer PEN-Leiter (min. 10 mm² Cu / 16 mm² Al) | Überstrom-Schutzeinrichtung (Nachweis der Abschaltbedingungen) | Bestehende Industrieanlagen |
TN-S | Direkt geerdet | Über den PEN-Leiter | Neutralleiter (N) und Schutzleiter (PE) getrennt | Überstrom-Schutzeinrichtung (Nachweis der Abschaltbedingungen) | Moderne Industrie- und Gewerbeanlagen |
IT | Isoliert oder über eine hohe Impedanz geerdet | Eigener Erder | PE getrennt | Isolationsüberwachungsgerät (IÜG); Abschaltung beim zweiten Fehler durch die Schutzeinrichtung | Medizinische Bereiche, kritische Industrieprozesse |
FAQ
Fazit
Die Wahl der Netzform ist eine der grundlegenden Entscheidungen bei der Planung einer Niederspannungsanlage. Sie bestimmt das Schutzkonzept, beeinflusst die Dimensionierung der Leiter und legt fest, wie sich die Anlage im Fehlerfall verhält.
Mit zunehmender Komplexität moderner Anlagen – insbesondere bei mehreren Einspeisequellen – steigt auch der Aufwand für die Planung und den normgerechten Nachweis. Unterschiedliche Netzformen und verschiedene Betriebszustände müssen getrennt bewertet werden, um die Wirksamkeit der Schutzmaßnahmen sicherzustellen.
elec calc unterstützt diese Aufgaben durch die native Modellierung gemischter TN-C-/TN-S-Netzformen in Multi-Source-Architekturen. Für jeden Betriebszustand werden die normativen Anforderungen automatisch überprüft und in einem Konformitätsbericht dokumentiert, der direkt in die technische Dokumentation übernommen werden kann.
Darüber hinaus ist elec calc Gimelec-zertifiziert (ELIE BT 2025). Diese Zertifizierung bestätigt die Normkonformität der implementierten Berechnungsmethoden.
