TécnicosIntroducción: Detrás de las cámaras del cálculo de producción
Cuando un instalador o promotor fotovoltaico se pregunta sobre el rendimiento futuro de una central solar, siempre surge una pregunta: «¿Cuál será la producción anual de mi instalación?» Detrás de esta petición aparentemente sencilla hay en realidad un conjunto de cálculos altamente sofisticados. Se necesita una aplicación de simulación fotovoltaica para combinar datos meteorológicos, modelos físicos que describan el comportamiento eléctrico de módulos e inversores, flujos eléctricos entre producción, consumo e inyección, así como un enfoque estadístico avanzado para hacer suposiciones sobre la producción real.
En este artículo, te llevamos en un verdadero viaje entre bastidores de estos cálculos. Descubrirás cómo el software profesional determina el resultado de una instalación, por qué este resultado es tan valioso para el diseño y la rentabilidad de un proyecto, y cómo una herramienta como archelios PRO transforma estos complejos mecanismos en análisis fiables y accionables.
Entender lo producible: algunas nociones esenciales
Antes de entrar en los detalles de los cálculos, aclaremos algunos conceptos clave:
- Productible (kWh/kWp.año): la energía que la instalación puede producir en un año por kilovatio pico instalado.
- P50 / P75 / P90 : indicadores estadísticos que evalúan la probabilidad de alcanzar un determinado nivel de producción.
- Máscaras cercanas y lejanas : obstáculos cercanos (edificios, árboles) y relieve lejano (horizonte) que reducen la radiación recibida.
- Albedo: La reflectividad de una superficie donde 1 representa una reflexión total de la luz y 0 significa que toda la luz es absorbida por la superficie.
- IAM (Modificación de Ángulo de Incidencia): Pérdidas por reflexión que aumentan con el ángulo de incidencia de los rayos solares
Estas definiciones permitirán un enfoque más natural de los mecanismos para calcular la salida.

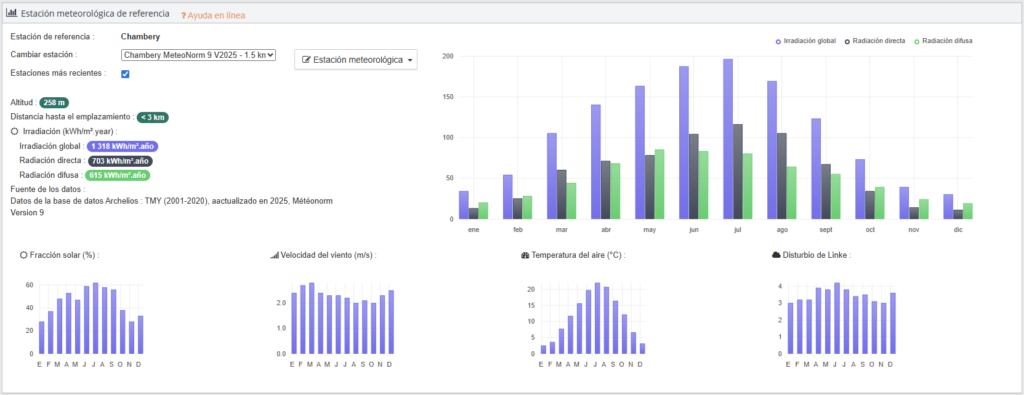

Datos meteorológicos: la base de cualquier simulación
El cálculo de producción siempre comienza con un factor fundamental: la irradiación disponible en el lugar. Para obtener una estimación realista y representativa, no basta con observar un año aislado. El software profesional utiliza bases de datos meteorológicas consolidadas a lo largo de varios años, a partir de fuentes fiables como Meteonorm, SolarGIS, 3E, NREL, Helioclim o PVGIS.
Estos datos permiten saber:
- irradiación global anual,
- la distribución entre componentes directo y difuso,
- temperatura ambiente,
- Velocidad del viento.
Estos parámetros son esenciales, ya que influyen directamente en el rendimiento de los módulos. La irradiación recibida en el lugar, la temperatura ambiente y la velocidad del viento afectan a la temperatura de los paneles y, por tanto, a su rendimiento. Por tanto, un software serio debe basarse en una fuente de datos meteorológicos fiables, que son el verdadero punto de partida para calcular la producción.
El entorno del sitio
La irradiación que reciben los paneles depende del entorno inmediato del lugar.
La máscara lejana: relieve y horizonte
Utilizando datos satelitales (por ejemplo, de la NASA) el software calcula el horizonte teniendo en cuenta el terreno circundante, como las colinas. Este relieve genera sombras al amanecer y al atardecer, reduciendo la irradiación disponible.
Orientación e inclinación
Los módulos rara vez se colocan planos: están orientados e inclinados para maximizar la captación solar. Estos parámetros permiten calcular la irradiación realmente recibida en el plano del módulo, integrando las pérdidas «IAM».

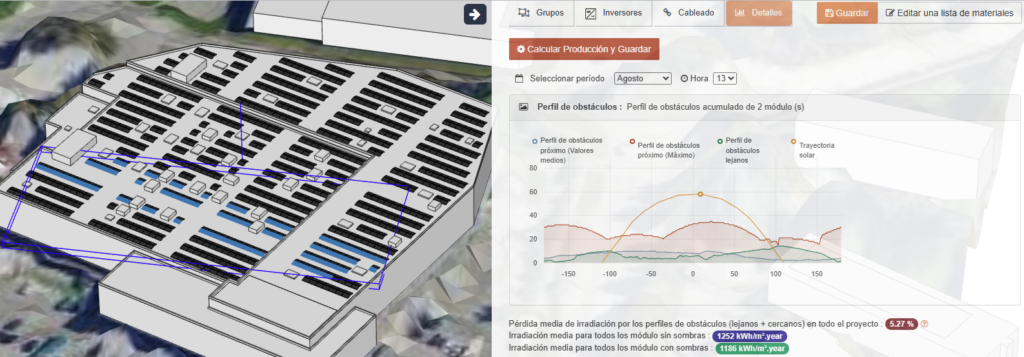

La Máscara Cercana y el Modelado 3D
Las sombras creadas por edificios vecinos, parapetos, otras filas de módulos o árboles pueden variar de un módulo a otro. Por tanto, una simulación avanzada se basa necesariamente en un modelado 3D preciso para poder evaluar:
- las sombras que están cerca en todo momento durante la simulación,
- y por tanto las diferencias de luz solar entre módulos
Este enfoque es esencial para instalaciones complejas y con mucha sombra.
Rendimiento del módulo
potencia nominal. Varios fenómenos físicos influyen en su desempeño.
Temperatura del módulo
El calor reduce la eficiencia de los paneles fotovoltaicos y es una de las fuentes más importantes de pérdidas. Por tanto, el software calcula la temperatura real de los módulos basándose en:
- irradiación incidente,
- temperatura ambiente,
- velocidad del viento,
- Ventilación trasera.
Ensuciamiento
El polvo, la arena o el polen pueden causar pérdidas significativas. En climas templados, el impacto suele ser de hasta un 4%, aunque puede ser mucho mayor dependiendo de la ubicación (canteras, zonas agrícolas, zonas áridas).
Pérdidas por baja luz
Los módulos reaccionan de forma diferente según la intensidad de la luz: su eficiencia disminuye cuando la irradiación es baja. Estas variaciones se incorporan a la simulación.
LID y envejecimiento
La LID (Degradación Inducida por la Luz) ocurre desde las primeras horas de exposición solar. Además, existe un envejecimiento gradual, año tras año, que el software también debe modelar para simular la producción a lo largo de toda la vida útil de la planta.
Bifacialidad: producción desde la parte trasera
En los módulos bifaciales, parte de la producción proviene de la luz reflejada por el suelo o superficies circundantes, dependiendo de su albedo. La simulación debe incluir:
- un modelo de la irradiación recibida por la parte trasera,
- la heterogeneidad de esta iluminación (factor de pérdidas por desajuste)
- transmisión parcial de luz entre celdas, módulos y tablas de módulos.
La calidad de este modelado es esencial para dimensionar correctamente las instalaciones bifaciales y medir con precisión su producción. La mayor precisión permite una comparación fiable de las variables de dimensionamiento que tienen mayor impacto en la ganancia bifacial, como la inclinación, la altura de los módulos desde el suelo o el techo, la distancia entre filas de módulos, etc.
Arquitectura eléctrica
Pérdidas en cables
Tanto en corriente continua (CC) como en corriente alterna (AC), las pérdidas en los cables son inevitables. Cuando aún no se conocen las longitudes exactas, se deben utilizar valores de pérdida bajo las condiciones nominales, a menudo tomados de los estándares (generalmente 1%). A continuación, se calculan las pérdidas en condiciones reales de funcionamiento.
El rendimiento del inversor
El inversor es uno de los componentes más críticos para gestionar cadenas de módulos fotovoltaicos y convertir la generación de corriente continua (CC) en corriente alterna (CA) para consumo in situ o alimentación a la red. Debe dimensionarse para gestionar adecuadamente la corriente y el voltaje de la instalación, con una gestión correcta de las cadenas de módulos, posiblemente distribuidas en diferentes exposiciones. El software simula:
- Eficiencia de conversión CC/CA,

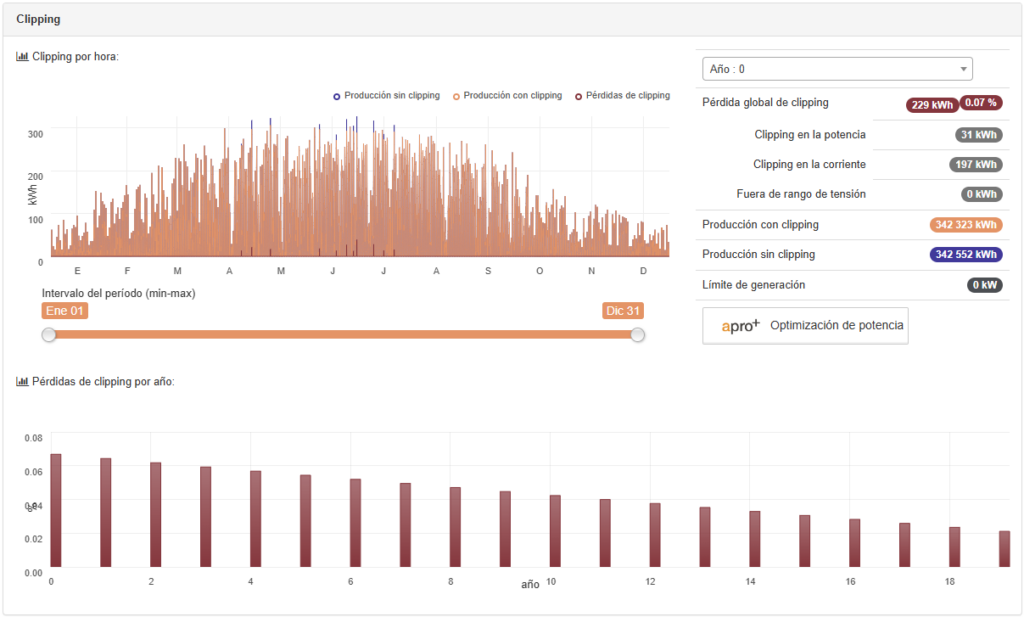

- pérdidas por recorte cuando la potencia de CC supera la capacidad del inversor,
- situaciones fuera del rango de voltaje o corriente,
- el factor de potencia y cualquier compensación de potencia reactiva,
- las limitaciones de inyección (limitación) que pueden imponer el operador de red.
Indisponibilidad y mantenimiento
Los periodos de mantenimiento, posibles averías o la falta de disponibilidad de la red también reducen la producción. Estos parámetros se integran en la simulación como una tasa de indisponibilidad.
De la física a la estadística: de P50 a P90
Una vez evaluadas todas las pérdidas, el simulador realiza una estimación inicial: la producción de P50, correspondiente a la producción media esperada. Pero esta producción media sigue sujeta a varias incertidumbres:
- los datos meteorológicos utilizados,
- Modelado 3D,
- Ensuciamiento
- disponibilidad del sistema,
- las características reales de los módulos,
- modelado
Estas desviaciones se integran entonces en un modelo estadístico generalmente basado en una distribución normal. Así obtenemos valores:
- P50 , que es la producción media esperada.
- P75 , que supone un riesgo moderado.
- P90 , que corresponde a una producción conservadora, superada en el 90% de los casos, usada para asegurar la rentabilidad.
Estos indicadores permiten a inversores y bancos evaluar la solidez financiera del proyecto.
Cómo el software profesional transforma estos complejos principios en valor concreto
Una herramienta como archelios PRO se basa en todos estos mecanismos para ofrecer una visión fiable, coherente y justificable de la producción futura de una central fotovoltaica. Su valor añadido reside en:
- la fiabilidad de las bases de datos meteorológicas y del catálogo de equipos,
- modelado 3D avanzado,
- su capacidad para producir análisis e informes rentables (P50/P90).
Al reunir estos elementos, el software permite pasar de un simple potencial solar a un análisis completo, listo para ser presentado a un inversor, un cliente final o una entidad financiera.
Conclusión: desde los recursos solares hasta estimaciones fiables de producción
El cálculo de la producción fotovoltaica es mucho más que un simple ejercicio teórico: es un proceso riguroso que combina meteorología, física, térmica, electrónica y probabilidad estadística. Una aplicación de simulación potente permite controlar esta complejidad y proporcionar una estimación fiable, necesaria para optimizar el diseño, asegurar inversiones y garantizar la sostenibilidad del proyecto.
Gracias a herramientas profesionales como archelios PRO, cada instalación fotovoltaica puede ser simulada, justificada y presentada con un nivel de confianza adaptado a los requisitos del mercado.
