Normgerechte Elektroplanung: Grundlagen und Berechnungskonzept
Normgerechte Elektroplanung bedeutet, dass alle wichtigen Nachweise – Kurzschlussstrom, Schutzmaßnahmen, Kabeldimensionierung, Spannungsfall, Selektivität und PV-Integration – aus einem konsistenten Netzmodell abgeleitet werden. In der Praxis entstehen Probleme selten durch falsche Formeln, sondern durch widersprüchliche Annahmen zu Trafodaten, Leitungswegen, Verlegearten oder Schutzgeräteeinstellungen oder durch Berechnungsfehler. Dadurch passen Kurzschlusswerte, Abschaltbedingungen und Leitungsbemessung nicht mehr zusammen, obwohl jede Einzelrechnung für sich genommen korrekt erscheint.
Relevante Normen im Überblick
Für Niederspannungsanlagen im Wohnbau und in der Industrie sind insbesondere relevant:
- DIN VDE 0100 – Schutzmaßnahmen, Überstromschutz, Leitungsanlagen, Abschaltbedingungen
- DIN EN 60909-0 (VDE 0102) – Kurzschlussstromberechnung (dreiphasig und einpolig)
- DIN VDE 0298-4 / IEC 60364-5-52 – Auswahl und Dimensionierung von Kabeln und Leitungen
- VDE 0100-712, VDE-AR-N 4105 – Anforderungen für PV-Anlagen am Niederspannungsnetz
Dazu kommen die Technischen Anschlussbedingungen (TAB) der Netzbetreiber, etwa mit Vorgaben zum maximalen Spannungsfall oder zu Schieflastgrenzen. Für Elektroplaner definieren diese Dokumente, welche Größen zu berechnen sind, welche Grenzwerte gelten und welche Nachweise in einer Berechnungsnotiz enthalten sein müssen. Ein durchgängiges Berechnungsmodell bildet diese Anforderungen nicht nur ab, sondern macht Annahmen explizit. Ein Vorteil sowohl für interne Reviews als auch für externe Prüfstellen.
Dimensionieren und simulieren Sie Ihre Stromnetze mit mehreren synchronisierten Quellen.
Vom Einliniendiagramm zum Berechnungsmodell
Aus einem Einliniendiagramm wird erst dann ein belastbares Berechnungsmodell, wenn alle relevanten Daten eindeutig hinterlegt sind, zum Beispiel:
- Einspeisepunkte: Netzanschluss, Trafos (Leistung, Spannung, Kurzschlussspannung), ggf. Generatoren, PV-Wechselrichter
- Verteilungen: NSHV, Unterverteilungen, Struktur der abgehenden Stromkreise
- Leitungen: Länge, Querschnitt, Material, Verlegeart, Häufung, Umgebungstemperatur
- Schutzgeräte: Sicherungen, Leitungsschutzschalter, Leistungsschalter, RCDs mit Kennlinien und Einstellwerten
Beispiel: Elemente eines konsistenten Berechnungsmodells
In dieser Logik ist der Digitale Zwilling einer elektrischen Anlage kein grafischer Selbstzweck, sondern das Ergebnis sauberer Modellierung: Ändern sich Kabellänge, Querschnitt oder Einspeisepunkt, aktualisieren sich Kurzschlussströme, Spannungsfall und Schutzkoordination im selben Modelldatensatz und damit auch die zugehörigen Nachweise. Für Planungsbüros wird dieses Modell zur gemeinsamen Referenz für interne Teams, externe Partner und Betreiber.
Kurzschlussstrom berechnen: Formel, Randbedingungen und Praxis
Die Kurzschlussstromberechnung ist die Basis für Schaltvermögen, Kurzschlussfestigkeit und Abschaltbedingungen. Wer den Kurzschlussstrom berechnen will, muss konsequent zwischen maximalem und minimalem Kurzschlussstrom unterscheiden.
Berechnung mit der Kurzschlussstrom-Formel
Die vereinfachte Berechnung mit der Kurzschlussstrom-Formel für einen dreiphasigen Kurzschluss lautet:
Damit lassen sich Kurzschlussströme an beliebigen Punkten des Netzes bestimmen – als Grundlage für Schutzgeräteeinstellungen, Auswahl der Schaltgeräte und um Selektivität zu berechnen. In der Praxis sollten Berechnungen später mit Messwerten (z. B. Schleifenimpedanzmessung) plausibilisiert werden: Große Abweichungen deuten entweder auf fehlerhafte Annahmen oder auf geänderte Installationsbedingungen hin.
Einspeisepunkt und Leitungsende

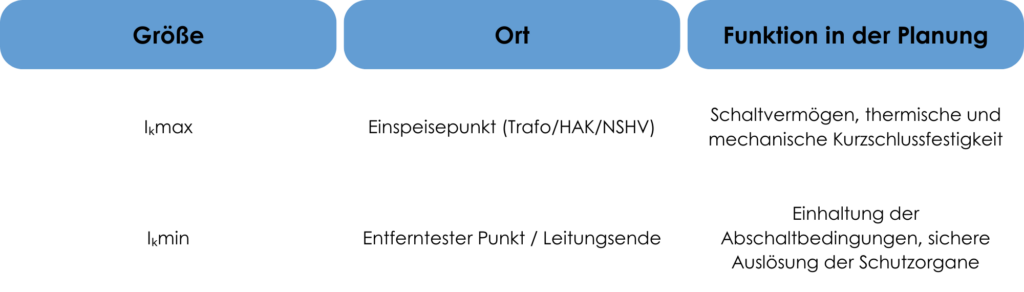

Wesentlich sind zwei Stellen im Netz:
Iₖmax bestimmt, welche Schaltgeräte, Sammelschienen und Klemmen eingesetzt werden dürfen. Iₖmin am Leitungsende entscheidet, ob Leitungsschutzschalter und Sicherungen in der geforderten Zeit abschalten – hier wirken Kabeldimensionierung und Kabellänge berechnen direkt auf das Ergebnis. Gerade bei langen Leitungen oder „knappen“ Querschnitten zeigt sich in der Prüfung schnell, dass die Abschaltbedingungen nach DIN VDE 0100-410 nicht mehr eingehalten werden.
elec calc und elec calc GRID berechnen Kurzschlussströme nach IEC 60909 und prüfen in Echtzeit, ob Schaltvermögen und Abschaltbedingungen an allen Netzknoten erfüllt sind. Planer können verschiedene Betriebsszenarien, etwa Parallelbetrieb mehrerer Einspeiser, in einem einzigen Modell abbilden und sicher nachweisen.
Selektivität berechnen und Schutzgeräte koordinieren
Selektivität berechnen heißt sicherzustellen, dass im Fehlerfall nur das dem Fehlerort nächstliegende Schutzgerät auslöst. Das erhöht die Anlagenverfügbarkeit und erleichtert die Fehlersuche, insbesondere in Industrieanlagen mit mehreren Verteilungsebenen und kritischen Prozessen.
Selektivitätsarten und Nachweis

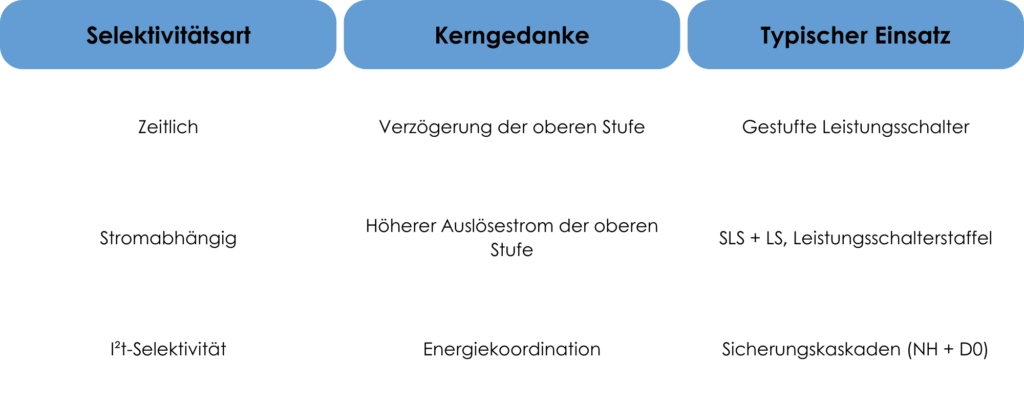

In der Praxis werden drei Selektivitätsarten unterschieden:
- Zeitliche Selektivität – das übergeordnete Schutzgerät arbeitet mit Zeitverzögerung.
- Stromabhängige Selektivität – das vorgeschaltete Gerät reagiert erst bei deutlich höheren Kurzschlussströmen.
Energetische Selektivität (I²t-Selektivität) – vor allem bei Sicherungen; das vorgeschaltete Gerät verträgt mehr Energie, sodass nachgeordnete Sicherungen zuerst ansprechen.
Zur Dokumentation werden Kennlinien (Zeit-Strom-Diagramme), Herstellerdaten und Selektivitätstabellen kombiniert. elec calc kann diese Kennlinien überlagern, Schnittpunkte markieren und so kritische Überlappungen gezielt sichtbar machen.
Backup Schutz und Parallelbetrieb
Ein wichtiger Spezialfall ist der Backup-Schutz, auch Kurzschlusschutz genannt: Ein vorgeschaltetes Schutzgerät begrenzt Strom und Energie so, dass ein nachgeschaltetes Gerät mit geringerem Ausschaltvermögen trotzdem sicher betrieben werden kann. Das ist wirtschaftlich interessant, erfordert jedoch klare Herstellerangaben und eine belastbare Dokumentation der zulässigen Kombinationen.
In Netzen mit mehreren Einspeisern, etwa im Parallelbetrieb von Netz, Trafo, Generator oder PV-Anlage, ändern sich Fehlerstrompfade und Kurzschlussstrom je nach Schaltzustand. elec calc GRID ermöglicht hier szenariobasierte Berechnungen: Planer definieren Betriebszustände, und die Software prüft Kurzschlussströme und Selektivität für jede Konfiguration. So wird Selektivität nicht nur für einen idealen Zustand nachgewiesen, sondern auch für die tatsächlichen Betriebsfälle der Anlage.
Kabeldimensionierung und Kabellänge berechnen
Die Kabeldimensionierung stützt sich auf zwei Säulen: thermische Strombelastbarkeit und zulässiger Spannungsfall. Beide Größen hängen direkt von Verlegebedingungen und Leitungslänge ab und wirken sich gleichzeitig auf die Kurzschlussstromlage aus.
Dimensionieren und simulieren Sie Ihre Stromnetze mit mehreren synchronisierten Quellen.
Thermische Bemessung
Ausgangspunkt ist der Betriebsstrom des Stromkreises. Auf Basis von DIN VDE 0298-4 und IEC 60364-5-52 werden zulässige Dauerströme ermittelt und mit Korrekturfaktoren für Temperatur und Häufung angepasst.
Typische Eingangsgrößen sind:
- Betriebsstrom und Lastprofil des Stromkreises
- Verlegeart (im Rohr, in Dämmung, auf Pritsche, im Erdreich)
- Umgebungstemperatur
- Häufung mehrerer belasteter Leitungen in einem System
Erst wenn der thermisch erforderliche Querschnitt feststeht, wird geprüft, ob dieser Querschnitt auch spannungsfallseitig akzeptabel ist und die Abschaltbedingungen eingehalten werden. In gut dokumentierten Projekten werden diese Annahmen direkt im Netzmodell hinterlegt, sodass sie bei Revisionen und Erweiterungen nachvollziehbar bleiben.
Spannungsfall und Kabellänge berechnen
Der Spannungsfall wird nach DIN VDE 0100-520 häufig mit der vereinfachten Formel berechnet:
Gerade bei langen Zuleitungen zu Unterverteilungen, Maschinen oder PV-Wechselrichtern zeigt sich, dass der Spannungsfall oft den Querschnitt stärker bestimmt als die reine Strombelastbarkeit. Gleichzeitig erhöht eine größere Kabellänge die Impedanz und reduziert damit Iₖmin am Leitungsende, mit direkten Auswirkungen auf Abschaltbedingungen und Selektivität.
elec calc berechnet Strombelastbarkeit, Spannungsfall und Kurzschlussstrom integriert und warnt, wenn eine Änderung an Querschnitt oder Länge eine Normverletzung verursacht. So lässt sich die Kabellänge berechnen, ohne dass Kurzschluss- und Schutzkonzept aus dem Blick geraten.
Zusammenhänge bei der Leitungsbemessung
Trafos berechnen und Einspeisepunkte planen
Trafos berechnen heißt in der Planung vor allem: Kurzschlussleistung, Spannungsfall und Lastfluss so auszulegen, dass Schutzkonzept und Betriebssicherheit gewährleistet bleiben. Wichtige Transformator-Parameter sind Nennleistung, Nennspannung, Kurzschlussspannung , Anschlussart und maximal zulässige Auslastung. Der maximale Kurzschlussstrom auf der Niederspannungsseite hängt direkt von und der Kurzschlussleistung am Einspeisepunkt ab. Eine Verringerung von oder eine stärkere Einspeisung kann Iₖmax deutlich erhöhen, mit Folgen für Schaltvermögen und mechanische Festigkeit. Umgekehrt kann ein kleinerer Trafo oder ein höheres dazu führen, dass Iₖmin am Leitungsende kritisch wird.
Mit elec calc GRID lassen sich verschiedene Transformatorgrößen, Einspeisepunkte und Betriebszustände simulieren. Planer erkennen früh, welche Kombination aus Trafoleistung und Netzstruktur ein gutes Gleichgewicht zwischen Kurzschlussstromniveau, Spannungsfall, Selektivität und Wirtschaftlichkeit bietet. Die Option, mehrere Trafos im Parallelbetrieb zu betrachten, ist dabei besonders wertvoll, gerade in Industrienetzen mit hoher Verfügbarkeitserwartung.
Photovoltaik: Simulation, Wechselrichter berechnen und Netzintegration
PV-Anlagen verändern die Netzstruktur: Sie bringen zusätzliche Einspeisepunkte, verschieben Lastprofile und erzeugen neue Schutzanforderungen.
Photovoltaic Simulation und Solaranlage online planen
Eine Photovoltaik-Simulation liefert Einstrahlung, Erträge und Energieflüsse. Sie muss aber mit elektrischer Dimensionierung verknüpft werden. archelios PRO ermöglicht die detaillierte Auslegung von Dach-, Carport- und Freiflächenanlagen, inklusive 3D-Modellierung, Verschattungsanalyse und Wirtschaftlichkeitsstudie. Projekte lassen sich anschließend nach archelios CALC exportieren, um DC- und AC-Seite normgerecht zu dimensionieren und die Schutzorgane korrekt auszulegen.
Wer eine Solaranlage online planen möchte, kann Hersteller-Tools wie nutzen, um erste Varianten zu vergleichen. Für die endgültige Planung müssen die Ergebnisse jedoch in ein konsistentes Netz- und Schutzkonzept überführt werden, idealerweise in Kombination aus archelios PRO/archelios CALC und elec calc. Zur Bewertung der Prognosequalität im Betrieb kann eine MAPE-Berechnung (Mean Absolute Percentage Error) eingesetzt werden: Sie vergleicht simulierte mit gemessenen Erträgen und zeigt, ob Annahmen über Standort, Verschattung oder Betriebsweise realistisch waren.
Wechselrichter berechnen, Stand Alone Lösung und Backup Schutz
Beim Wechselrichter berechnen sind für Elektroplaner insbesondere relevant: das Verhältnis von Generatorleistung zu AC-Nennleistung, die zulässigen DC-Spannungsfenster und das Kurzschlussverhalten der Geräte. In netzgeführten Systemen ist der Wechselrichter auf das öffentliche Netz angewiesen; in einer Stand Alone-Lösung muss er zusätzlich Anlaufströme und Schutzfunktionen sicherstellen. Bei Anlagen mit Backup-Schutz und PV-Speichersystemen sind unterschiedliche Betriebszustände zu berücksichtigen – etwa Inselbetrieb, Ersatzstrombetrieb oder Parallelbetrieb mit dem Niederspannungsnetz.
Über die Kette archelios PRO → archelios CALC → elec calc / elec calc GRID entsteht ein durchgängiger Digitaler Zwilling: von der PV-Stringauslegung über die elektrische Dimensionierung bis zur vollständigen Netzberechnung mit Kurzschlussstrom, Spannungsfall und Selektivität. So werden erneuerbare Erzeuger nicht als Fremdkörper angebunden, sondern als integraler Bestandteil des elektrischen Gesamtsystems geplant.
Fazit
Kurzschlussstromberechnung, Selektivität, Kabeldimensionierung, Trafoauswahl und PV-Integration sind heute keine isolierten Disziplinen mehr, sondern Teile eines einzigen technischen Zusammenhangs. Wer den Kurzschlussstrom, die Selektivität, die Kabellänge oder Trafos berechnen will, sollte dies in einem konsistenten Berechnungsmodell tun, das Normen, reale Projektparameter und Schutzkonzept verbindet.
Mit elec calc, elec calc GRID, archelios PRO und archelios CALC steht Elektroplanern ein Werkzeugset zur Verfügung, das genau diesen Ansatz unterstützt: von der Berechnung Kurzschlussstrom Formel und Spannungsfall über die Photovoltaik-Simulation bis zur vollständigen Netzintegration. So entsteht ein belastbarer Digitaler Zwilling der Anlage – eine Grundlage, die technische Sicherheit, Nachweisfähigkeit und Erweiterbarkeit über den gesamten Lebenszyklus hinweg sicherstellt.
FAQ
Wie kann ich den Kurzschlussstrom am Leitungsende praxisnah und normgerecht berechnen?
Für die Berechnung des minimalen Kurzschlussstroms am Leitungsende wird die gesamte Schleifenimpedanz bis zur Fehlerstelle berücksichtigt. Nach DIN EN 60909 bzw. über die Schleifenimpedanzmethode gilt beispielsweise Iₖ1 = U₀ / Z_loop; wichtig ist, den Spannungsfaktor c_min anzusetzen und alle Leitungsimpedanzen realistisch zu erfassen.
Welche Schritte sind nötig, um Selektivität in einer Anlage zu prüfen?
Selektivität berechnen bedeutet, die Auslösekennlinien der Schutzgeräte zu vergleichen und sicherzustellen, dass im Fehlerfall nur das unmittelbar vorgeschaltete Gerät auslöst. Üblich ist eine Kombination aus Hersteller-Selektivitätstabellen, I-t-Kurven und, in komplexen Netzen, softwaregestützter Analyse. Besonders in Netzen mit mehreren Einspeisern (Trafo, PV, Speicher) sollten verschiedene Betriebsszenarien simuliert und sowohl Überstrom- als auch Fehlerstromschutz selektiv abgestuft werden.
Wie gehe ich vor, wenn Spannungsfall und thermische Belastbarkeit im Widerspruch stehen?
Wenn die thermische Kabeldimensionierung einen kleineren Querschnitt erlaubt, der Spannungsfall aber zu groß wäre, hat der Spannungsfall Vorrang. In solchen Fällen wird der Querschnitt erhöht oder die Netzstruktur angepasst (z. B. zusätzliche Unterverteilung, kürzere Zuleitungen). Berechnungssoftware, die sowohl Strombelastbarkeit als auch Spannungsfall berücksichtigt, zeigt schnell, ab welchem Punkt ein größerer Querschnitt technisch und wirtschaftlich sinnvoll ist.
Wie unterstützen archelios PRO und archelios CALC die Planung von PV-Anlagen?
archelios PRO ermöglicht eine detaillierte photovoltaic simulation inklusive Ertragsprognose, Verschattungsanalyse, Stringplanung und Wirtschaftlichkeitsberechnung. archelios CALC ergänzt diese Planung um die normgerechte elektrische Dimensionierung von DC- und AC-Seite, etwa Kurzschlussstrom, Spannungsfall, Schutzorgane und Leitungsquerschnitte. Über die Schnittstelle zu elec calc lässt sich die PV-Anlage anschließend in das Gesamtnetz integrieren, sodass ein durchgängiges Modell vom Modul bis zur Einspeisung entsteht.
Was bringt mir ein „digitaler Zwilling“ in der Elektroplanung konkret?
Ein digitaler Zwilling in der Elektroplanung ist ein konsistentes, berechnungsfähiges Modell der elektrischen Anlage – von der Quelle bis zum Verbraucher. Er verbindet Einliniendiagramm, Kurzschlussstromberechnung, Kabeldimensionierung, Selektivität und PV-Integration in einem System. Änderungen an der Anlage, etwa geänderte Kabellängen, zusätzliche Einspeiser oder Lasten, lassen sich so sofort technisch und normativ bewerten. Das reduziert Planungsrisiken, vereinfacht Revisionen und schafft eine belastbare Grundlage für Betrieb und Erweiterung.
